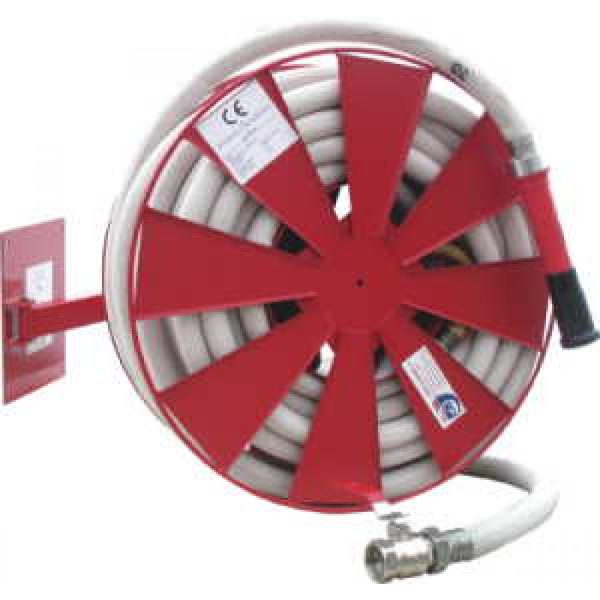

Hydranty s tvarovo stálou hadicou D33 -20bm – s konzolou (bez skrine)

Podľa ČSN 78 0873 a ČSN EN 671-1

Požiarny hydrantový systém s tvarovo stálou hadicou D33 predstavuje velmi účinný hasiaci prostriedok so stálou dodávkou vody, ktorý je okamžitě dosiahnutelný. Hlavne v miestach, kde je potrebné dodávať velké množstvo vody, až 200l/min.

Hydrantový systém se skládá:
–  Hadicový navijak, ktorý je namontovaný na výkyvnom ramene. Skladá sa z dvoch bočných kotúčov s výstuhou z drôtov o priemere 8mm. Štandardné rozmery navijaku – priemer 658mm, šírka 216 mm.
–  Požiarna tvarovo stála hadica D33 od spoločnosti Pavliš a Hartmann. Hadica je vedená pod obchodným názvom PH – stabil – D33. Dĺžka hadice v systéme je 20 m.
–  Požiarna prúdnica Tajfun Turbo (ekvivalent 13mm) s otočnou hlavou.
–  Prepojovacia hadica D33 dĺžky 1,5m s guľovým ventilom 5/4´´ PN30 DN32.Hydrantový naviják upevnit na zeď a to na ocelovou konzoli (viz. obr.) nebo přivařit držák ramena k ocelové konstrukci. Doporučujeme ocelovou konzoli upevnit na zeď pomocí 4ks ocelových šroubů minimálního průměru 8mm.

Hydrantový navijak samostatne upevniť na stenu bez hydrantovej skrine a to na oceľovú konzolu alebo privariť držiak ramena k oceľovej konštrukcii. Doporučujeme oceľovú konzolu upevniť na stenu pomocou 4ks oceľových šróbov minimálneho priemeru 8 mm.

Hadicové systémy osádzať vo výške 1,1 – 1,3m nad podlahou (merané k stredu zaradenia).

Toto zariadenie je určené do vnútorných priestorov chránených pred mrazom.

Technické data:
